DMX реле на DIN рейку 4 канала с двойной гальванической развязкой "VJLight DMX R-4".
доставка из г.Москва
| Добавлено: 1 March 2025, номер: 1038362
Адрес:
Москва, метро Лубянка, Б. Златоустинский пер. 7,
показать на карте

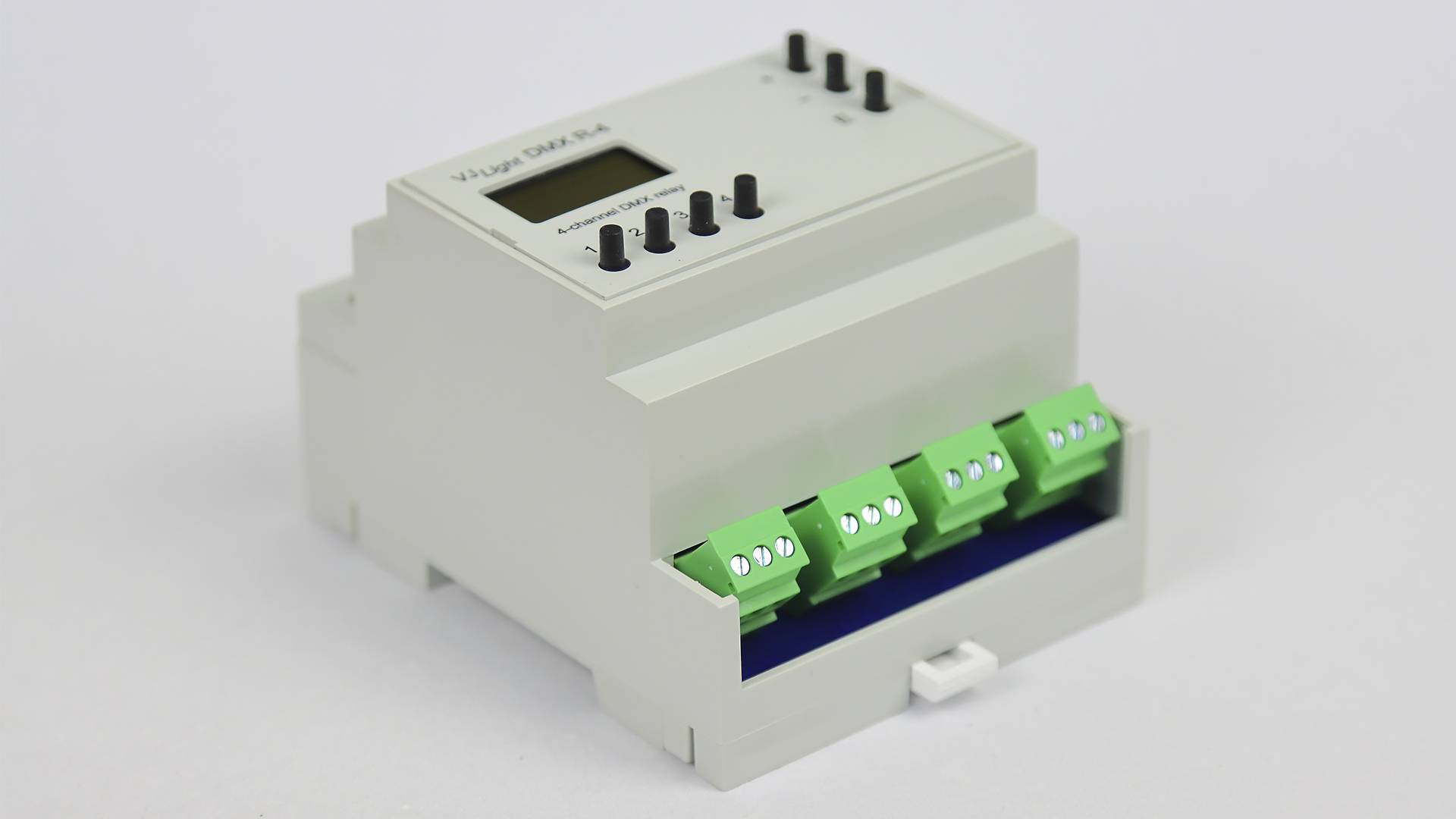

DMX реле для установки на DIN рейку имеет 4 канала управления и 4 трех-контактных выхода для подключения электрической нагрузки с двойной гальванической развязкой на DIN рейку - "VJLight DMX R-4". Данные DMX реле оснащены OLED экранами, тремя кнопками меню и четырьмя кнопками управления реле в ручном режиме. "VJLight DMX R-4" предназначен для переключения электрической нагрузки при помощи сигнала DMX. Питание DMX-R3 осуществляется от сети переменного (в диапазоне 85 ~ 264VAC) либо постоянного напряжения 70-350VDC. Так же возможна поставка данного оборудование с напряжением питания 7-60VDC. Подключение питания к VJLight DMX-R4, нагрузки и сигнала DMX осуществkяется при помощи разъемных клеммников (входят в комплект) 15EDGKB-3, 5-03P (и 02Р, соответственно).
Данное DMX реле может работать в двух режимах: с управлением (вкл./выкл.) сигналом DMX либо в ручном режиме. Для ручного режима на передней панели VJLight DMX-R4 расположены кнопки 1, 2, 3 и 4 (Manual). Данный режим является приоритетным и его можно использовать вне зависимости от наличия/отсутствия сигнала DMX. Схемы подключения смотрите ниже.
На передней панели прибора расположены еще 3 кнопки: "Е", "-" и "+". Кнопка "Е" (Enter) - вход в меню для установки адреса DMX. При нажатии кнопки "Е" (при отключенном режиме "Manual") выделяется строка для установки адреса стартового канала DMX управления прибором. Кнопками "-" и "+" можно выбрать стартовый DMX адрес реле. Для сохранения выбранного адреса DMX в памяти прибора можно нажать кнопку "Е" (снимется выделение) либо подождать несколько секунд и DMX адрес реле сохранится сам. При повторном подключении к сети будет актуален последний сохраненный адрес DMX.
Управлять нагрузками, подключаемыми к DMX R-4 можно в режимах отключения, включения или переключения. Для коммутации нагрузки в нижней части DMX реле расположен разъемный клеммник, где центральный контакт является основным, а по умолчанию (реле выкл.) он соединен с левым контактом (и разъединен с правым), при включении реле (relay - ON) центральный контакт соединяется с правым.
Информационный экран на передней панели DMX R-4 представляет собой OLed дисплей с тремя строками. В верхней строке (желтого цвета) по требованию заказчика можно разместить желаемую им надпись (на заказ до 10 символов). Данная надпись остается неизменной навсегда. Вторая строка экрана показывает состояние наличия DMX и стартовый адрес канала управления. При отсутствии на входе прибора DMX сигнала во второй строке светится надпись "Manual", при наличии сигнала DMX на входе - в этой строке высвечивается стартовый адрес канала управления прибора. В третьей строке "VJLight DMX R-4" указывается состояние всех реле (включено или выключено), например: "М-1" - реле 1 включено в ручном режиме, "D-1" - реле 1 включено командой с DMX пульта, "1" - реле 1 выключено.
Контакты электромеханических реле DMX R-4, управляемых подключенными нагрузками гальванически не связаны с питанием прибора, как и с входом DMX.
Возможна поставка данных приборов с вашим логотипом.
Бесплатная доставка по г. Москва. Отправка в регионы.
Количество входов DMX: 1
Количество каналов управления DMX: 4
Значения DMX: от 0 до 127 - "RELAY - OFF" (Выключено); от 128 до 255 - "RELAY - ON" (Включено)
Принудительное включение/отключение реле (приоритетный режим "Manual") - Да
Напряжение питания: 85-264VAC/ 70-350VDC (Либо 7-60 VDC).
Мощность коммутируемой нагрузки: до 6А/250VAC на канал
Гальваническая развязка DMX входа: Да
Гальваническая развязка реле и управления ими: Да
Разъемные клеммники для коммутации питания и DMX входа/выходов: Да
Размер: В- 57, 5 мм.; Ш- 71 мм.; Д- 90, 2 мм.
Вес: 200 гр.
